一、產品簡介
產品為光伏組件IV曲線測試儀，可精準檢測1500V范圍內的組件與組串的發電效率與轉化率。能夠快速檢測光伏組串在自然光照下的?作特征，設備操作簡單，攜帶?便，且配備?精度輻照計與溫度傳感器，可提供準確的現場輻照數值與環境溫度等參數。
JD-PV31便攜式IV測試儀采??體式封裝技術，操作界?功能說明清晰，?鍵式檢測數據導出，單塊組件/組串檢測速度10秒完成，快速精準全?的檢測功能可作為第三?檢測機構與電站運維的推薦配置。整機配備更為?精度的電容/電阻式負載，同時配備了更為快速的輻照計操作模塊以及對應的IV曲線分析軟件，可以更?清的解析IV曲線的同時具備持續IV不間斷掃描的優勢，助?光伏全體系電站的檢測。
二、產品信息
1、應?領域
1）單組件測試、組串測試、輻照測試、發電量測試
2、可測試性能指標
陰影遮擋、灰塵衰減、STC對?、填充因?、IV曲線、最?功率、最?功率電壓
最?功率電流、輻照度、環境溫度、組件溫度、PV曲線、轉換效率、發電量
三、產品優勢
1、10～1500V?精度曲線測試
采?我司新的電阻式測試模塊，單組件檢測更為精準，可最?測試1500V組串的IV曲線測試，以及30A組串的串并聯測試。
2、STC標稱參數轉化測試
IV測試，匹配當前95%以上光伏電池板規格，更快速的切換不同規格組件參數，并?動計算出電池板當前發電效率以及轉化率，幫助?戶更精準的知悉組件真實參數。
3、組串測試
光伏電站組串測試可快速測試出光伏整串的發電效率，短路，發電量等，并快速篩選不同組串之間的電性能。
4、單組件測試
JD-PV31便攜式IV曲線測試儀具備獨特的組件發電量測試功能，能夠適應?前歐美采?的IEC61853規定的組件鑒定測試，或?于當?shù)?照資源檢測。
測試儀提供?達400點的?分辨率測試模式及符合Modbus/tcp協議的以太?監視功能，適應科學研究需求。
5、國標?業基準
設備符合國際與?業執?標準，并可作為第三?計量依據。
◎IEC 61215-2005 地??晶體硅光伏組件—設計鑒定與定型
◎IEC 61646-2008 地??薄膜電池設計與鑒定規范
◎CGC/GF003.1:2009 并?光伏發電系統?程驗收技術規范第1部分：電?設備
◎GB4793.1-2007/IEC 60010-1 測試、控制和實驗室?電?設備的安全要求
◎IEC60904-2 2007 標準太陽電池的要求
◎IEC60891-2009 光伏器件的IV實測特性的溫度和輻照度修正?法
6、連續性測試
JD-PV31可連續性測試光伏電池IV數據，20s?次的?動檢測，可幫助?戶持續性監控組件各性能參數并進?對?。
7、iV補償功能
?持光伏電池?的戶外驗證，適應?程化應?的實驗階段光伏電池戶外性能測試。
8、環境監測功能
具備環境溫度檢測、電池板溫度檢測、太陽輻照度檢測等環境檢測功能，并可提供?戶可選的輻照計匹配。
9、持久續航
JD-PV31提供內置了?容量鋰電池模組鋰電模組，可備選更換便捷，長達8H持續續航為測試提供充?電?。
10、量程切換
針對不同規格的組件/組串的電流電壓，JD-PV31可?動切換測試量程，以提供更為精準的測試范圍，并提供過壓過流保護。
11、?擴容
JD-PV31內機可靠儲存超過2000幅測試波形，并提供SD卡插槽，?持存儲空間擴容，可通過USB同步主機儲存數據?PC端軟件分析。
12、光伏組件修正數據庫
內置豐富的太陽能電池組件修正模型數據庫，覆蓋?多數組件?產商的產品，為測試結果的轉化?提供參考并為?戶提供了全?的參數設置功能可?動添加。
13、?壓隔離設計更安全
設備內部具備?壓隔壁電源設計，為?戶提供可靠的安全保證，開路電壓最?測試范圍可到1500V，提供?達30KW光伏陣列測試功能。
14、觸屏?板操作
主機操作?板采?觸屏加鍵盤的操作?式，?亮的液晶屏幕可在陽光下顯?更為清晰，整機包含豐富的外設接?提供多種拓展聯機功能。
測試

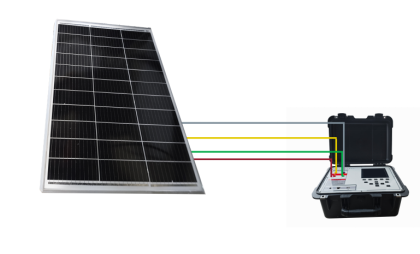

1、單組件測試
便攜式IV曲線測試儀JD-PV31具備獨特的組件發電量測試功能，能夠適應組件鑒定測試，或?于當?shù)?照資源檢測。測試儀提供?達400點的?分辨率測試模式及符合Modbus/tcp協議的以太?監視功能，適應科學研究需求。
2、組串測試
光伏電站組串測試可快速測試出光伏整串的發電效率，短路，發電量等，并快速篩選不同組串之間的電性能。
輻照測試

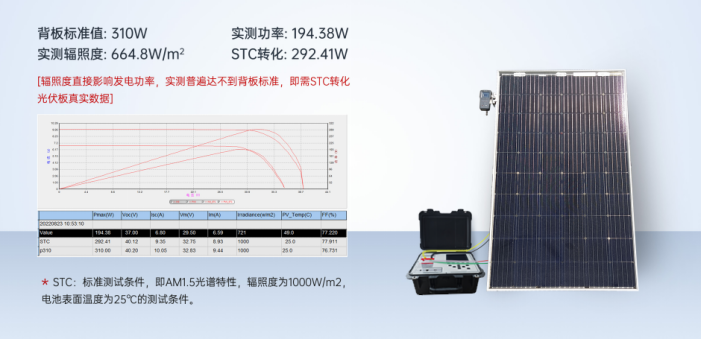

3、STC標稱參數轉化測試
IV測試，匹配當前95%以上光伏電池板規格，更快速的切換不同規格組件參數，并?動計算出電池板當前發電效率以及轉化率。
4、連續性測試
可連續性測試光伏電池IV數據，20s?次的?動檢測，可幫助?戶持續性監控組件各性能參數并進?對?。

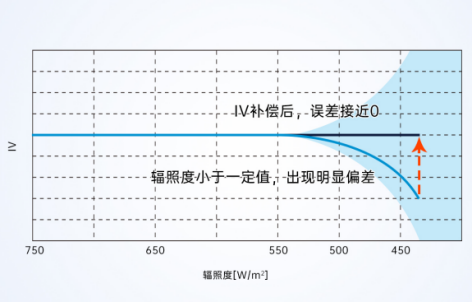

5、IV補償功能
可真正?持光伏電池?的戶外驗證，適應?程化應?的實驗階段光伏電池戶外性能測試。

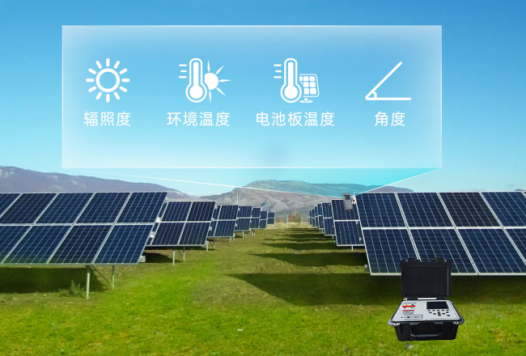

6、環境監測功能
具備環境溫度檢測、電池板溫度檢測、太陽輻照度檢測等環境檢測功能，并可提供?戶可選的輻照計匹配。
四、操作流程
1、輻照度計水平光伏板安裝面向陽光
2、溫度傳感器貼片組件背板
3、實時功率測試時組件/組串功率需小于設備功率
4、STC功率測試時組件/組串最大電流電壓需小于設備最大量程
5、請?jiān)?00輻照度以上測試光伏板以保障準確度
6、測試間隔時間大于1min以保障設備完成放電
四、主機參數
1、整體參數

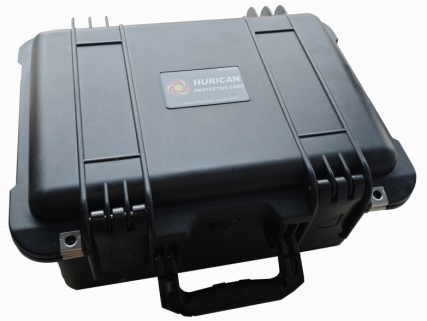

| 設備整體圖 |  |

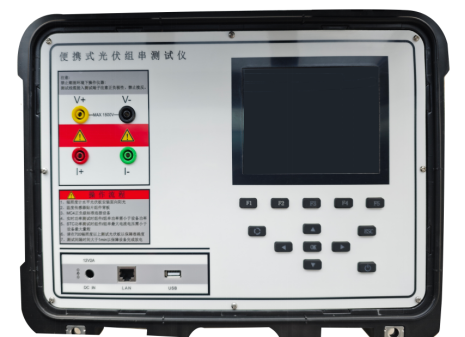

| 設備控制界面 |  |
2、規格參數
| 類 目 | 數值 | |
| 電壓 | 測量范圍 | 10V～1500V |
| 測量精度 | 0.1V | |
| 測試準確度 | ±0.5%±0.2V | |
| 電流 | 測量范圍 | 0.01A～30A |
| 測量精度 | 0.001A | |
| 測試準確度 | ±0.5%+0.02A | |
| 最大功率測試 | 重復性精度 | ±0.5%±3W |
| 最大功率測試范圍 | 50W～45KW | |
| 轉換到STC下最大功率精準度 | 優于±5% | |
| 溫度 | 環境溫度測量范圍 | -30°℃~100°℃ |
| 電池溫度測量范圍 | -30°℃~100℃ | |
| 溫度測試精準度 | ±1℃ | |
| 輻照度 | 輻照度測量范圍 | 0～1800W/m2 |
| 輻照度測量精度 | 優于±3% | |
| 軟件 | 測試周期 | 20s |
| 數據點 | 2048點 | |
| 數據存儲 | >2000數值 | |
| 連續性測試 | 20s | |
| 光伏組件型號數據庫 | 通用 | |
| 聯機拓展 | 可多臺IV聯機測試比對 | 通用 |
硬件參數
| 類 目 | 數值 | |
| 主機參數 | 擴容存儲 | S D 卡 |
| 顯示屏 | 640x480,6.5英寸LED | |
| 供電方式 | 內置鋰電池/電源適配器 | |
| 電池參數 | 14.8V/4400mAH | |
| 電池續航 | 8小時 | |
| 尺寸 | 390x300x200mm | |
| 重量 | 5.8kg | |
| 工作溫度 | -10°℃~50°℃ | |
| 存儲溫度 | -20°℃~60°℃ | |
| 濕度 | 5～95%RH | |

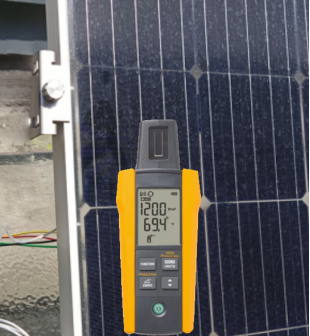

主輻照計參數
| 設備整體圖 |  | |
| 輻照 | 測量范圍 | 50至1400 W/m2 |
| 分辨率 | 1 W/m2 | |
| 測量精度 | ±(5% + 5位) | |
| 溫度測量 | 環境溫度測量范圍 | -30 ℃~100 ℃(-22°F至212°F) |
| 分辨率 | 0.1 ℃ (0.2°F/在>100°F的條件下為1°F) | |
| 測試精準度 | ±1 ℃（±2°F）(在-10℃至75℃(14°F至 167°F)條件下)、+2 ℃（±4°F）(在-30℃至-10℃(-22℉至14°F)和75℃至100'C(167至212°F)的條件下) | |
| 傾角 | 測量范圍 | -90°~ 90° |
| 分辨率 | 0.1° | |
| 測量精度 | ±1.5°(在 -50°至 +50°條件下)±2.5°(在 -85°至 -50°和 +50°至 +85°條件下)±3.5°(在 -90°至 -85°和 +85°至 +90°條件下) | |
| 指南針 | 測量范圍 | 0°至 360° |
| 分辨率 | 1° | |
| 測量精度 | ± 7° | |
| 注:a)測量值適用于設備傾斜度范圍為 -20°和 +20”至水平的情況。當超出該范圍時,LCD 上顯示“---”b) 結果被稱為磁北。 | ||
| 溫度 | IRR1-SOL 的工作溫度 | -20℃ 至 50 ℃(-4°到122°F)(濕度 <80%)，無冷凝 |
| 80PR-IRR 的工作溫度 | -30 ℃ 至 60 ℃ (-22 ℉至140°F)(濕度 <80%) | |
| 存儲溫度 | -30 ℃ 至 60 ℃ (-22 ℉至140°F)(濕度 <80%) | |
| 海拔 | 0 m 至最大 2000 m | |
六、配件清單
| 序號 | 名稱 | 規格 | 數量 | 單位 |
| 1 | 主機 | 儀器測試主機 | 1 | 臺 |
| 2 | 輻照計 | 標準 | 1 | 臺 |
| 3 | 溫度探頭套件 | 溫度傳感器 | 1 | 套 |
| 4 | 電源適配器 | 標準 | 1 | 個 |
| 5 | 測試套裝 | 香蕉頭測試線+鱷魚鉗 | 4 | 根 |
| 6 | 用戶手冊 | 標準 | 1 | 套 |
| 7 | 售后資料 | 質?？?，合格證等 | 1 | 套 |
